Теплоизоляционные материалы
Вольфтерм
Теплоизоляционные плиты Вольфтерм
Допуск к эксплуатации со стороны строительного надзора: Z-43.14-210
Теплоизоляционные плиты Вольфтерм предназначены для теплоизоляции стен, к которым примыкают источники тепла, а также в качестве замены кирпичной кладки и теплоизоляции стационарных источников тепла (кафельных и/или оштукатуренных печей, отопительных или открытых каминов), либо существующих, либо построенных в соответствии с ДИН 13229. Требования изложены в своде профессиональных правил в области строительства кафельных печей и воздушного отопления (TR-OL 2006).
- теплоизоляционные плиты Вольфтерм состоят из вермикулита - натурального материала на неорганических связующих веществах
- плиты без химических добавок, свободны от органических компонентов, волокон или асбеста
- относятся к классу строительных материалов А1 по ДИН 4102
- приклеиваются при помощи огнеупорного клея Вольфтерм (Wolftherm)
- теплоизоляционные плиты Вольфтерм заменяют теплоизоляцию и кирпичную кладку
- они легко обрабатываются простым инструментом: их можно пилить, резать, фрезеровать, сверлить.
Технические характеристики
| Теплопроводность при 200°С | 0,161 Вт/м*К |
| Плотность | 385 кг/м3 |
| Класс по температуре | 900 °С |
| Мех. прочность в холодном состоянии | 1,19 Н/мм2 |
| Термическое удлинение при 100-700° | 0,33 % |
Указания по использованию
Для приклеивания теплоизоляционных плит Вольфтерм рекомендуется использовать специальный огнестойкий клей Вольфтерм. Клей Вольфтерм поставляется в готовом для использования виде. Работа с ним допустима при температуре не ниже + 5 °С.
Поверхность для нанесения клея должна быть сухой, обеспыленной, обезжиренной и по возможности ровной. Имеющиеся загрязнения должны быть удалены. Пористые поверхности рекомендуется прогрунтовать.
На стене с твёрдой поверхностью теплоизоляционные плиты могут приклеиваться точечным нанесением клея. Расстояние между точками нанесения клея должно составлять не более 15 см.
Плиты монтируются друг с другом торцами встык. Соединяемые поверхности полностью покрываются клеем, при этом толщина шва не должна быть более 2 мм.
Допускается крепление теплоизоляционных плит Вольфтерм механическими крепёжными элементами (винтами, шурупами, дюбелями). Для этого используются только жаропрочные материалы (min. 1.4301). Плиты предварительно просверливают, а затем закрепляют. Расстояние между крепежными элементами не должно превышать 30 см.
При двухслойном монтаже плит они накладываются внахлёст (швы должны быть смещены). Для нанесения клея на поверхность плиты рекомендуется использовать зубчатый шпатель с размером зубцов 3-5 мм. Клей Вольфтерм необходимо использовать быстро, время его высыхания на открытой поверхности зависит от температуры и влажности воздуха, а также чистоты обрабатываемой поверхности, но в целом составляет около 3 минут.
Пожалуйста, обращайте внимание на действующие нормы и правила при выполнении строительных работ.

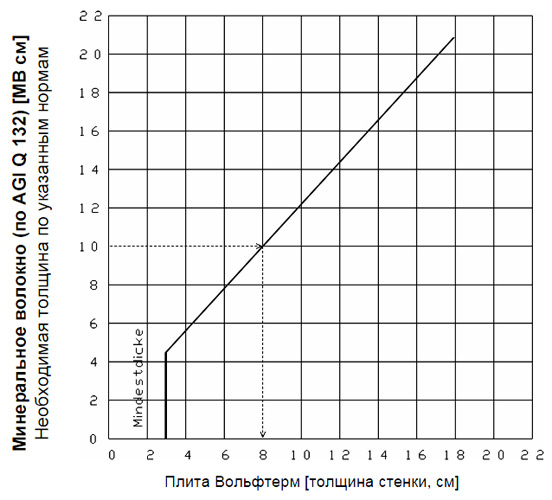

Рабочая диаграмма 1 для определения толщины слоя изоляционных плит Вольфтерм при применении по DIN 18895 или DIN EN 13229 для замены теплоизоляции из минерального волокна по AGI Q 132
Пример:
Требуемая толщина тепловой изоляции из минерального волокна (по AGI Q 132) по данным производителя: 10 см
соответствует плите Вольфтерм толщиной 8,0 см

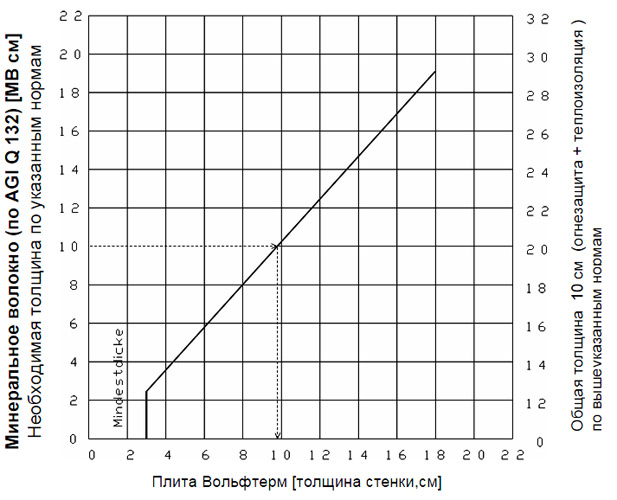

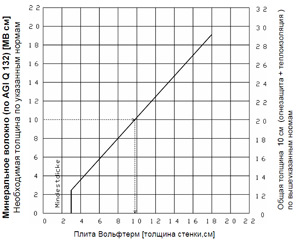

Рабочая диаграмма 2 для определения толщины слоя изоляционных плит Вольфтерм при применении по DIN 18895 или DIN EN 13229 для замены кирпичной кладки (огнезащиты) и теплоизоляции из минерального волокна по AGI Q 132
Пример:
Требуемая толщина теплоизоляции из минерального волокна (по AGI Q 132) в соответствии с данными производителя:
10 см
Требуемая огнезащита (кирпичная кладка) по ДИН 18895:
10 см
Общая толщина по ДИН 18 895, ДИН EN 13229:
20 см
соответствует плите Вольфтерм толщиной 9,8 см

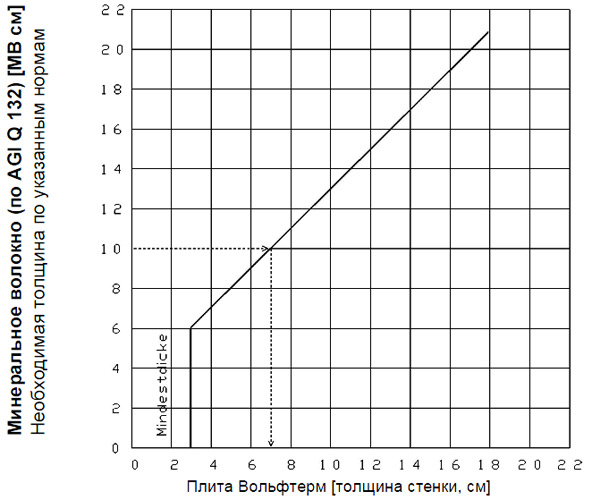

Рабочая диаграмма 3 для определения толщины
слоя теплоизоляции Вольфтерм при использовании в соответствии с требованиями TR-OL 2006 для
замены теплоизоляции по AGI Q 132
Пример:
Требуемая толщина тепловой изоляции из минерального волокна (по AGI Q 132) по данным производителя: 10 см
соответствует плите Вольфтерм толщиной 6,9 см

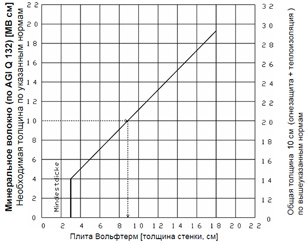

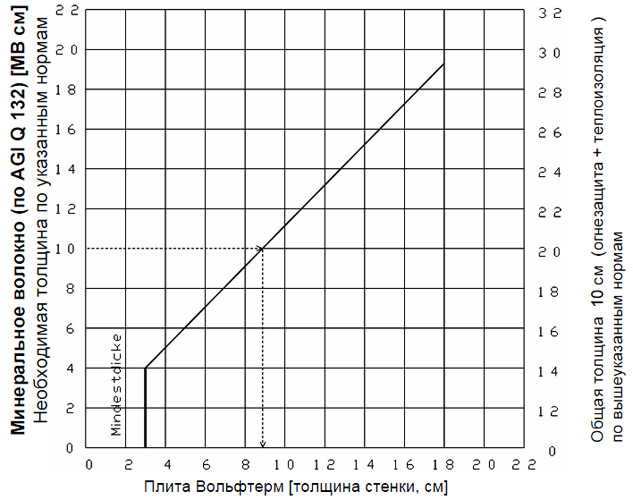

Рабочая диаграмма 4 для определения толщины слоя теплоизоляции Вольфтерм при использовании в соответствии с требованиями TR-OL 2006
для замены кирпичной кладки (огнезащиты) и теплоизоляции
из минерального волокна по AGI Q 132
Пример:
Требуемая толщина теплоизоляции из минерального волокна (по AGI Q 132) в соответствии с данными производителя:
10 см
Требуемая огнезащита (кирпичная кладка) по TR-OL2006:
10 см
Общая толщина по ДИН 18 892 : 20 см
соответствует плите Вольфтерм толщиной 8,9 см
Клей Вольфтерм
Клей Вольфтерм - это универсальный огнеупорный клей на основе алюмосиликата и жидкого стекла, поставляемый в виде готовой к использованию пасты.
Область применения
Крепление элементов, работающих как в холодном, так и в нагретом состоянии, соединение элементов сложной конфигурации. Температурная стойкость: до 1400°С.
Указания по применению
Поверхность для нанесения клея должна быть сухой, очищенной от пыли, грязи, мусора, жира и по возможности ровной. Имеющиеся загрязнения должны быть удалены. Пористые поверхности рекомендуется предварительно прогрунтовать. Работать с клеем Вольфтерм необходимо при температуре не ниже + 5 °С. Хранить на складе, не допуская замерзания, в закрытом состоянии.
Клей Вольфтерм рекомендуется использовать для монтажа теплоизоляционных плит Вольфтерм. На стене с твёрдой поверхностью теплоизоляционные плиты могут приклеиваться точечным нанесением клея. Расстояние между точками нанесения клея должно составлять не более 15 см.
Плиты монтируются друг с другом торцами встык. Соединяемые поверхности полностью покрываются клеем, при этом толщина шва не должна быть более 2 мм.
Склеиваемые элементы уже через 2-3 часа прекрасно схватываются друг с другом. Дополнительная сушка не требуется. Максимальной прочности соединение достигает через 24 часа.
Артикул: 3782
туба весом 1 кг,
клей легко выдавливается вручную, или при помощи строительного пистолета.
Артикул: 3783
ведро весом 15 кг,
при работе использовать механические средства дозировки, ёмкость должна быть постоянно закрытой.
