Теплоизоляционные материалы

Теплоизоляционный камень Prowolf

Допуск к эксплуатации №: Z-43.14-128

Область применения: для теплоизоляции стен зданий при сооружении каминов (в соответствии с DIN 18895 Teil 1), или кафельных печей (в соответствии с правилами специалистов в области кафельных печей и воздушного отопления).

  • Теплоизоляционные камни Prowolf изготовлены на базе силикатов кальция и алюминия.
  • При применении теплоизоляционных камней Prowolf необходимо использовать огнеупорный клей DIDOTECT 135-V.
  • Теплоизоляционный материал Prowolf может использоваться одновременно и в качестве теплоизоляции и в качестве облицовки (смотрите диаграмму 1).
  • Материал прост в обработке, например, Вы можете использовать пилу для резки бетона.
  • Теплоизоляционные камни Prowolf устойчивы к истиранию, поэтому их защита необязательна. Укрепление поверхности возможно огнеупорным клеем DIDOTECT 135-V, при этом толщина слоя должна быть не менее 1 мм. Необходимую прочность слой клея набирает через 1 неделю при температуре 80 °С.

Правила применения и работы с материалом

Камни Prowolf соединяются негорючим клеем DIDOTECT 135-V. Как сам клей, так и ещё свежую кладку необходимо защитить от мороза. Перед применением клей хорошо перемешать. Собравшуюся сверху жидкость не сливать, а хорошо перемешать. Не допускать попадания клея на глаза, кожу или другие части тела. При перерывах в работе сосуд с клеем должен быть хорошо закрыт, чтобы исключить его высыхание. Клей может быть доведён до рабочей консистенции путём добавления небольшого количества воды. Подлежащие использованию камни должны быть сухими или слегка влажными. Камни Prowolf должны быть очищены от пыли и других загрязнений. Клей наносится, как правило, с одной стороны на склеиваемые поверхности. Толщина слоя клея должна быть 2-3 мм, оптимальный размер слоя клея - 2 мм. Время схватывания клея в зависимости от температуры окружающей среды составляет от 12 до 48 часов. Чистку ёмкостей для приготовления клея, а также использованного инструмента необходимо производить своевременно и тщательно.

Общим условием при установке камней Prowolf в качестве защитного слоя является достаточная прочность несущей поверхности, на которую наклеиваются камни. Она должна быть ровной -при этом неровности до 4 мм на небольших поверхностях могут быть исправлены с помощью наносимого клея - и она также должна быть устойчивой. При наклеивании камней на защищаемую стену рекомендуется наносить клей DIDOTECT 135-V на обе приклеиваемые поверхности. При работе с гипсокартонными плитами камни Prowolf необходимо закреплять с помощью шурупов. Для исключения образования тепловых мостиков, и соответственно для защиты головок шурупов, их необходимо «погрузить» в камни Prowolf приблизительно на 2 см. Образующиеся воронки заполняются волокнистой смесью FM 90. Такой способ крепления можно применять только при толщине камней Prowolf более 64 мм; только в этом случае сохраняется минимальное и достаточное расстояние в 40 мм между поверхностью гипсокартона и головкой шурупа.

Допуски в размерах: ± 2 %, минимум ± 3 мм

Технические характеристики

Плотность 435 кг/м3
Класс по температуре 850° С
Прочность на сжатие в холодном состоянии 1,2Н/мм2
Термическое расширение при 700 °С 0,4 %
Теплопроводность при:
     400 °С
     600 °С
     800 °С

0,12 Вт/м*К
0,15 Вт/м*К
0,19 Вт/м*К

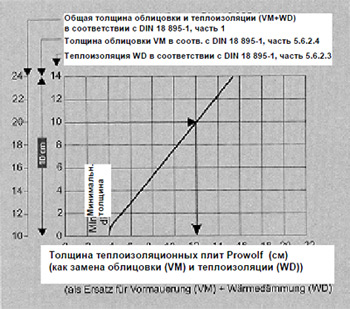

Диаграмма 1

Рабочая диаграмма для определения толщины слоя из камней Prowolf - теплоизоляционных камней для использования в соответствии с DIN 18895-1 в качестве замены облицовки (VM) и теплоизоляции (WD) для горючих и/или статически нагруженных стен.

Пример:

Требуемая теплоизоляция (WD) по данным производителя - 10 см.

Необходимая облицовка (VM) согласно DIN 18 895-1, раздел 5.6.2.4: 10 см.

Общая толщина по DIN 18 895-1, разделы 5.6.2.3 и 5.6.2.4: 20 см соответствует камню Prowolf 12 см.

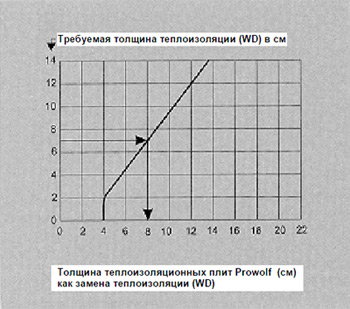

Диаграмма 2

Рабочая диаграмма для определения толщины слоя теплоизоляционного камня Prowolf для применения в соответствии с DIN 18 895-1 в качестве замены теплоизоляции (WD) для негорючих и/или статически ненагруженных стен.

Пример:

Требуемая теплоизоляция (WD): 7,0 см
соответствует изоляционному камню Prowolf толщиной 8,0 см.
