Печь теплоаккумулирующая "ДРОВУШКА"
Печь ДРОВУШКА - Указания по сборке
Требования
При установке источника тепла обратите внимание на:
- соответствующие федеральные строительные нормы и правила,
- требования пожарной безопасности,
- местные предписания,
- национальные и европейские нормы.
Номинальная тепловая мощность печи должна соответствовать расчётной величине потерь тепла обогреваемого помещения (DIN EN 12831).
Перед установкой печи необходимо согласовать с ответственным трубочистом все вопросы относительно обеспечения источника тепла воздухом для горения, отведения дымовых газов, а также последующим обслуживанием печи в данном помещении.
Для определения параметров подключения малой теплоаккумулирующеи печи к дымовой трубе выполнен расчёт конструкции для удаления дымовых газов по DIN EN 13384:
Температура дымовых газов |
220 °С |
Расход дымовых газов |
18,4 г/с |
Требуемая тяга |
13 Па |
Содержание СО2 |
6,34 % |
Как производитель, так и потребитель несут ответственность за то, чтобы источник тепла был обеспечен достаточным количеством воздуха, подаваемого в топку на горение.
| Требуемый расход приточного воздуха | 47 м3/ч. |
Необходимо обращать внимание на то, чтобы входное отверстие для подачи приточного воздуха не было закрыто.
Особого внимания требуют имеющиеся в помещении, предназначенном для установки печи, вытяжки и другие устройства, удаляющие воздух из помещения в атмосферу. Они создают в помещении разрежение, что приводит к нарушениям процесса горения топлива. В результате утечки дымовых газов может возникнуть угроза для жизни и здоровья жильцов.
Обратите также внимание на достаточную несущую способность основания для печи. В случае если несущая способность недостаточна, необходимо принять соответствующие меры, например, уложить плиту для равномерного распределения нагрузки.
| Вес | около 500 кг |
Индивидуальные теплоаккумулирующие источники тепла, не использующие воздух помещения (работающие в независимом режиме), должны устанавливаться на поверхности, вибрация которых исключена. Их нельзя также ставить на деревянные полы и полы с плавающей стяжкой.
После монтажа индивидуальной теплоаккумулирующеи печи, работающей без использования воздуха помещения (когда готова топка и внешняя оболочка) проводится испытание на газопроницаемость конструкции при избыточном давлении не менее 10 Па. После механической нагрузки на дверцу топки в течение 5 циклов топки испытание на газопроницаемость конструкции необходимо повторить. Величина утечек не должна превышать 1,22 м3/ч. В противном случае необходимо выявить места утечки и устранить их.

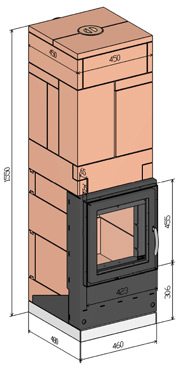

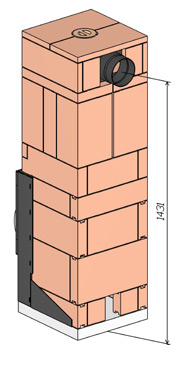

Артикул: 3678 ДРОВУШКА OI / 60 / F / P
Спецификация: готовые элементы, обрезанные под размер
Поз. Nr. |
Кол-во |
Назначение |
Обозначение |
Размеры в мм |
50 |
1 |
Основание - теплоизоляционная плита |
Плита из вермикулита |
450х480х60 |
51 |
2 |
Опорный камень с пазом, ряд 1 |
Плита с пазом с 2-х сторон Опорный камень |
370x124х60 |
3 |
1 |
Задняя стенка, ряд 1 |
Плита с пазом с 2-х сторон |
322x124х60 |
52 |
1 |
Пол топки а |
Плита из вермикулита |
314х320х60 |
53 |
1 |
Пол топки b |
Шамотная плита НВО+ |
320x1З0х30 |
6 |
1 |
Пол топки с |
Шамотная плита НВО+ |
320x150х30 |
29 |
1 |
Плита под дверцей |
Шамотная плита НВО+ |
320х90х30 |
54 |
2 |
Боковая стенка, ряд 2 |
Плита с пазом с 2-х сторон |
306х250х60 |
8 |
1 |
Задняя стенка, ряд 2 |
Плита с пазом с 2-х сторон |
450х250x60 |
55 |
2 |
Боковая стенка, ряд 3 |
Плита с пазом с 2-х сторон |
370х200х60 |
10 |
1 |
Задняя стенка, ряд 3 |
Плита с пазом с 2-х сторон |
322х200х60 |
56 |
2 |
Опорный камень, верхний, ряд 4 |
Опорный камень, |
306x124x60 |
12 |
1 |
Задняя стенка, ряд 4 |
Плита с пазом с 2-х сторон |
450x124х60 |
33 |
1 |
Плита перекрытия топки |
Плита вермикулит |
325х 68х25 |
34 |
1 |
Плита перекрытия топки |
Шамотная плита НВО+ |
325х92х30 |
35 |
1 |
Передняя плита д.канала с вырезом |
Шамотная плита НВО+ |
450x157х40 |
36 |
2 |
Боковая плита д.канала с вырезом |
Плита с пазом с 2-х сторон |
450x157х60 |
37 |
1 |
Задняя плита дымового канала |
Шамотная плита НВО+ |
322x157х40 |
38 |
2 |
Разделительная стенка д.канала |
Шамотная плита НВО+ |
322x187х40 |
39 |
1 |
Камень дымового канала OI 4 |
Камень д.канала OI 4 HSM |
410x220x170 |
40 |
2 |
Камень дымового канала OI 1+3 |
Камень д.канала OI 1+3 HSM |
357x220x170 |
41 |
1 |
Камень дымового канала OI 2 |
Камень д.канала OI 2 HSM |
357x220x170 |
42 |
2 |
Боковая стенка первого хода |
Плита с пазом с 2-х сторон |
357x100х60 |
18 |
1 |
Стенка между дымовыми ходами |
Шамотная плита НВО+ |
180х114х40 |
19 |
1 |
Перекрытие дымового хода |
Шамотная плита НВО+ |
180х157х40 |
20а |
1 |
Промежуточное перекрытие |
Шамотная плита НВО+ |
450х223х50 |
20b |
1 |
Промежуточное перекрытие |
Шамотная плита НВО+ |
275х223х50 |
21 |
2 |
Боковая стенка дымового хода |
Шамотная плита HSM |
450x160х30 |
22 |
1 |
Передняя стенка дымового хода |
Шамотная плита HSM |
382x160х30 |
23 |
2 |
Плита для изменения направления газов |
Шамотная плита HSM |
300x160х30 |
24 |
2 |
Задняя стенка дымового хода |
Шамотная плита HSM |
108х160х30 |
25 |
2 |
Перекрытие с ревизионным отверстием |
Шамотная плита HSM |
450х223х30 |
60 |
1 |
Заглушка ревизионного отверстия |
Шамот НВО+ |
Ø120 |
11 |
Ригель |
Ригель |
250х20х15 |
Размеры данной конструкции из шамота для малой теплоаккумулирующей печи разработаны с учётом использования печной дверцы марки SJ, производства Ofen Innovativ, которая может быть как с распределительным механизмом подачи воздуха на горение, так и без него. Шамотные плиты обрезаны и готовы к использованию. Размеры плит определены с учётом толщины шва 4 мм.
При монтаже внешней оболочки вокруг шамотной конструкции обратите особое внимание на тщательное уплотнение между внешней оболочкой и дверцей, чтобы гарантировать правильность функционирования подовой печи. Должны быть закрыты все технологические условно круглые отверстия во фронтальном сечении печной дверцы. Мы рекомендуем выполнять уплотнение материалом из неорганического волокна, представленным в программе поставок.
Особое значение имеет правильность выполнения монтажа внешней оболочки печи, работающей без использования воздуха помещения. Это очень важно для выполнения всех требований при испытании конструкции на герметичность.

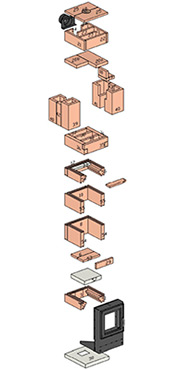

Дополнительно рекомендуется пронумеровать плиты в соответствии с прилагаемой спецификацией. Сборочный чертёж и пронумерованные элементы облегчают монтаж.
Перед началом монтажа должен быть решён вопрос с подачей воздуха на горение. Для индивидуальной теплоаккумулирующей печи, работающей без использования воздуха помещения, должно быть предусмотрено отверстие размером 150 см2 либо в первом ряду задней стенки (позиция 3) - при подаче воздуха на горение сзади - либо в плите основания, выполняющей также роль изоляции (позиция 50), при подаче воздуха на горение снизу.
Для организации подвода воздуха на горение извне может использоваться патрубок подачи воздуха.
Для подключения патрубка подачи воздуха на горение сзади, его устанавливают по центру задней стенки, вставив под плиту основания. Для подачи воздуха снизу, необходимо выполнить отверстие соответствующего размера в плите основания.
Подача воздуха на горение в топку индивидуальной теплоаккумулирующей печи, работающей без использования воздуха помещения, должна осуществляться извне либо по трубопроводу (диаметром 150 мм), либо по шахте для движения воздуха дымоходной системы LAS. Трубопроводы должны быть соответствующим образом изолированы. Для подключения к трубопроводу подачи воздуха используется патрубок.
Монтаж начинается с изоляционной плиты в основании. Плиты могут укладываться с использованием смеси на керамическом связующем на соответствующий цоколь или же непосредственно на пол в том месте, где будет стоять печь. Мы рекомендуем использовать при монтаже печи вплоть до позиции 20 универсальную смесь НКМ. Эти смеси под воздействием высоких температур в топке печи, возникающих при горении топлива, и характерных также для образующихся горячих дымовых газов, обеспечивают высокую прочность сцепления шамотных элементов. В каналах для движения дымовых газов, расположенных в верхней части печи (позиции с 21 по 25) температуры ниже, поэтому для обеспечения такой же высокой прочности необходимо соединять элементы при помощи универсальной смеси HM.

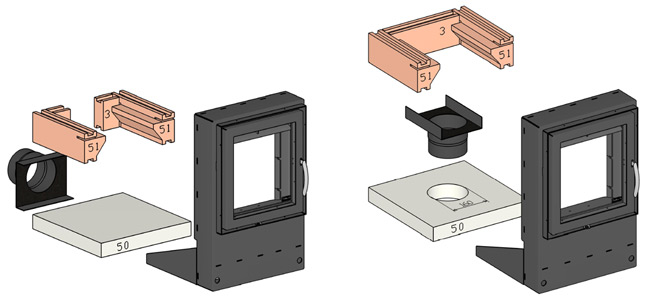

Печная дверца устанавливается сверху на изоляционную плиту. Для этого на её поверхность наносится смесь. Опорный камень первого ряда (позиция 51) крепится к плитам и опорным уголкам печной дверцы также при помощи смеси.
При монтаже дверцы обратите внимание на различное термическое расширение шамота и металла. Точки соприкосновения между металлом и шамотом должны быть закрыты неорганическим волокном.
Для дальнейшей установки плит нет строгой последовательности. Однако необходимо избегать ситуации, при которой одну из плит нужно проталкивать между двумя другими. Передние, задние и боковые стенки должны всегда монтироваться с перевязкой швов. Это необходимо учитывать уже при нанесении смеси на ригель перед укладкой в паз. Длина и положение ригелей зависят от устанавливаемой на них плиты.
Плиты с пазом с двух сторон должны быть по возможности всегда соединены с соответствующими ригелями при помощи смеси. Сначала смесь наносится в паз и на поверхности плиты, расположенные рядом. Затем ригели вдавливают в паз и заполняют смесью вторую плиту. Теперь плиты можно соединить друг с другом.
Вставной пол топки (позиции 6 и 53) и плиты перекрытия топки (позиция 33) должны закладываться в последнюю очередь и без смеси. Тогда они не будут загрязнены падающей смесью. Тем самым гарантируется, что их действительно можно будет вынуть для чистки или замены.
Элемент 34 приклеивается только в процессе монтажа каналов для движения дымовых газов.
Каналы для движения дымовых газов монтируются только на полностью собранную топку.
Первый ряд дымовых каналов
Сверху на рамку дверцы укладывается слой неорганического волокна (рисунок слева). Монтаж первого ряда дымовых каналов начинается с элементов 35, 36 и 37. Расстояние от задней разделительной стенки (поз.38) до задней стенки составляет 88 мм и ограничивается размерами плиты перекрытия топки (поз. 33), которая должна быть уложена в соответствии с предварительной разметкой.
Поз. 34 укладывается на неорганическое волокно, и прочно закрепляется смесью. Как видно на четвертом фото слева, плиты выравниваются при помощи смеси до тех пор, пока все плиты первого ряда дымовых каналов не займут горизонтального положения.
Передняя разделительная стенка (поз. 38) вставляется свободно, без использования смеси. Расстояние между передней разделительной стенкой и передней стенкой составляет 92 мм. Расстояние между самими разделительными стенками остаётся равным 110 мм.
Область горизонтальных каналов
Первая из двух плит для изменения направления движения дымовых газов внутри лабиринта (позиция 23) размещается рядом с отверстием в нижележащей плите. Вторая плита для изменения движения дымовых газов приклеивается к задней стенке дымового хода (позиция 24) точно посередине оставшегося промежуточного пространства.
Перед монтажом перекрытия (позиция 25) должен быть установлен и накрепко приклеен с использованием смеси патрубок для подключения к дымовой трубе. При этом необходимо обратить внимание на различное термическое расширение разных материалов и изолировать при помощи матов из неорганического волокна все точки соприкосновения между металлом и шамотом.
Монтаж патрубка для подключения к дымовой трубе
Вид сверху

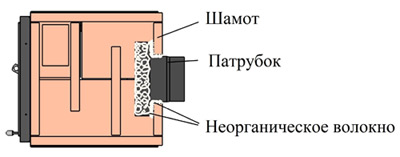

Патрубок для подключения печи к дымовой трубе прочно приклеивается смесью в задней верхней части конструкции.
Положение патрубка и соответственно вырезов в стенках дымовых каналов может меняться: патрубок может располагаться в одной из боковых стенок или сверху.

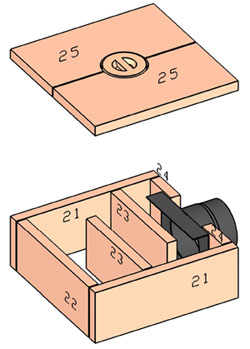

Подключение: сзади

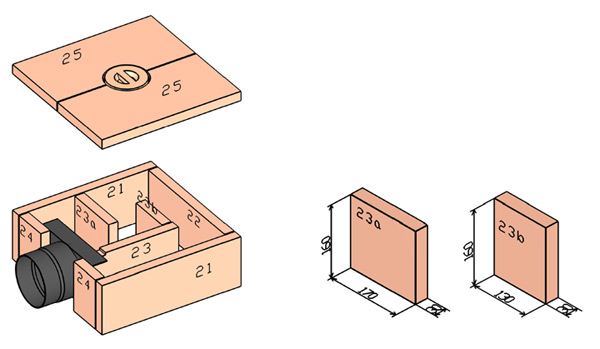

Подключение: справа

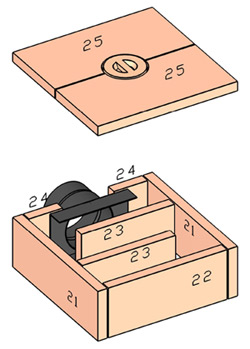

Подключение: слева
Подключение: сверху

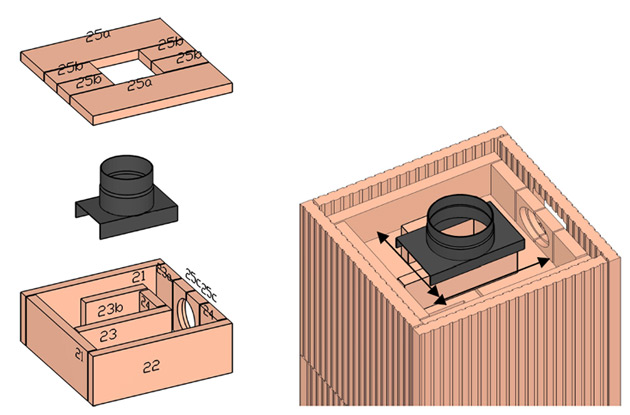

Для выполнения подключения сверху можно соответствующим образом разрезать шамотные плиты, входящие в комплект поставки. В этом случае уже в момент монтажа горизонтальных дымовых каналов необходимо предусмотреть изменения в конструкции покровной плиты. Для соблюдения точности размеров необходимо при монтаже верхних дымовых каналов обратить особое внимание на центральное расположение позиций 23, 23b и 24.
Поз. |
Размеры (мм) |
Вырезы при подключении сверху (мм) |
25 |
450x123x30 |
|
25 а |
450x143x30 |
|
25 b |
145х 80x30 |
|
25 с |
160х 80x30 |
|
23 |
300x160x30 |
|
23 а |
100x160x30 |
|
23 b |
200x160x30 |
|

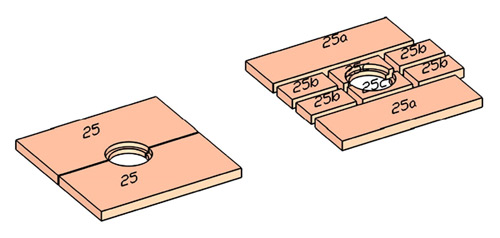

Для выполнения подключения сверху можно соответствующим образом разрезать шамотные плиты, входящие в комплект поставки. В этом случае уже в момент монтажа горизонтальных дымовых каналов необходимо предусмотреть изменения в конструкции покровной плиты. Для соблюдения точности размеров необходимо при монтаже верхних дымовых каналов обратить особое внимание на центральное расположение позиций 23, 23b и 24.
